Comment Choisir son Armoire Électrique ?

Garante de l’alimentation électrique du logement et de la protection des circuits électriques, l’armoire électrique est un élément essentiel au bon fonctionnement de la maison. Dans cet article, découvrez comment choisir, placer, et entretenir une armoire électrique en toute sécurité et dans le respect de la norme N FC 15-100.

Qu’est-ce qu’une armoire électrique ?

L’armoire électrique (ou le tableau électrique) joue les intermédiaires entre le réseau électrique extérieur et votre logement. Il permet donc à ce dernier d’être alimenté en électricité. Sans elle, ou en cas de panne, c’est la coupure de courant.

Les différents types d’armoire électrique

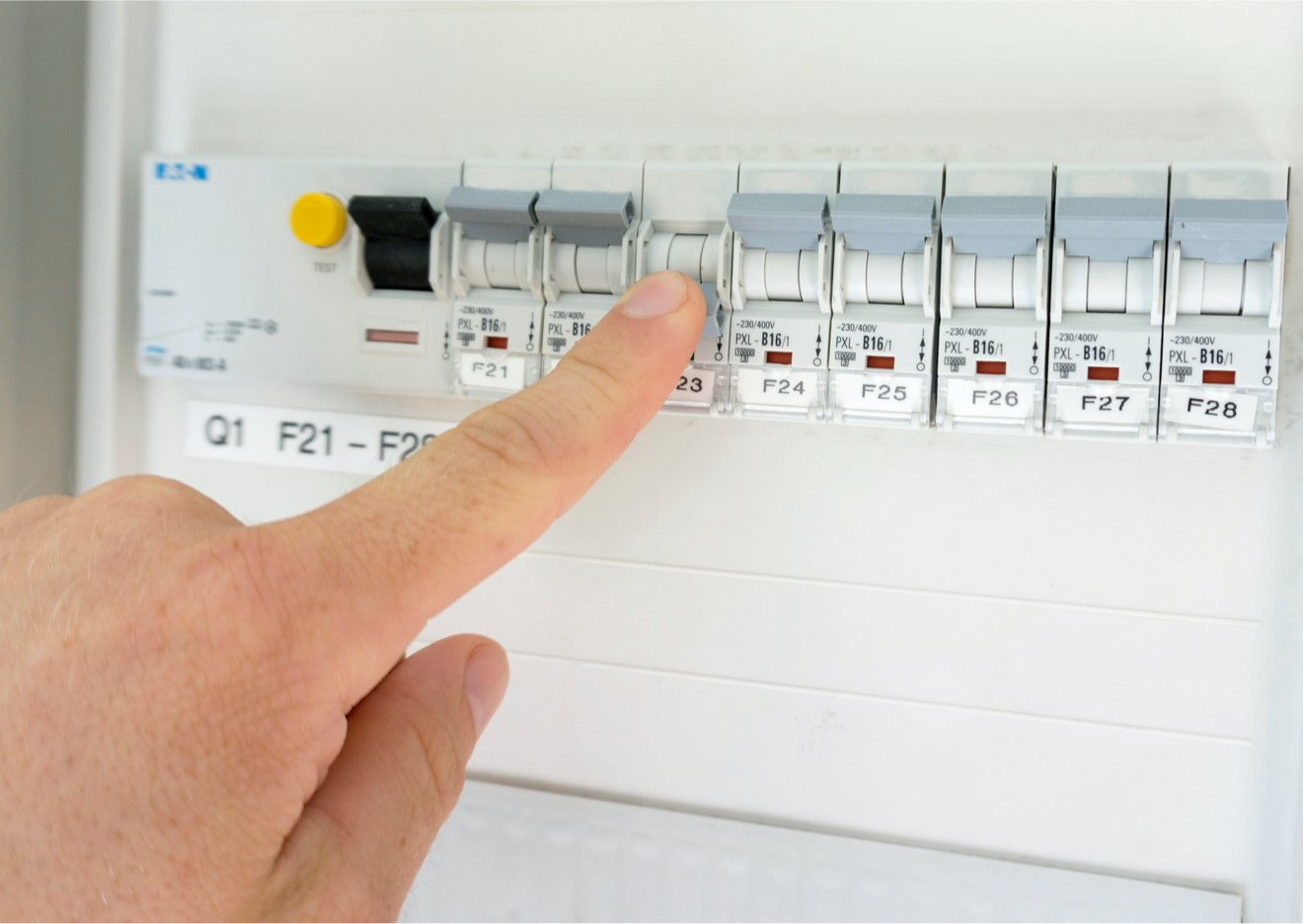

Homme Baissant Un Interrupteur Sur Un Tableau Electrique

Dans le commerce, vous pourrez acheter deux sortes d’armoires électriques différentes :

  • Le tableau électrique nu : c’est un tableau vide. Il vous faudra donc choisir chaque composant vous-même, tout en veillant à respecter toutes les normes électriques en vigueur. Pour cela, tous vos composants électriques doivent notamment être certifiés NF.
  • Le tableau électrique pré-équipé : c’est un tableau standard et prêt à la pose, pour une installation électrique classique dans un logement.  Il comporte déjà les dispositifs de protection obligatoires, un bornier de mise à la terre, ainsi que le nombre de disjoncteurs nécessaires ( dont les 16 A, 20 A et 32 A ). Vous êtes libre d’y ajouter ensuite des composants facultatifs comme une horloge programmable, un télérupteur ou un délesteur.

Nous vous conseillons d’opter pour une armoire électrique pré-équipée, beaucoup plus simple à installer, puisqu’il suffit de la raccorder au réseau. À l’inverse du tableau électrique nu, qu’il faut entièrement câbler soi-même.

Comment choisir son armoire électrique ?

Voici les différents critères à prendre en compte au moment de choisir votre armoire électrique.

  • Le nombre de modules à installer dans l’armoire électrique. Certains sont obligatoires, comme les dispositifs de protection (différentiels et modulaires) et l’éco-compteur. D’autres comme le transformateur, le contacteur jour/nuit ou encore le parafoudre, sont en revanche facultatifs. Pour les identifier, reportez-vous aux instructions de la norme N FC 15-100.
  • Les dimensions du logement : la dimension de l’armoire et le nombre de ses rangées se choisit en fonction de la taille du logement. Il existe des rangées pouvant accueillir 13 ou 18 modules. On trouve en général des rangées de 13 modules dans les logements résidentiels.

Pour un :

  • Studio, un T1 ou tout logement inférieur à 35m², partez sur deux rangées au minimum.
  • T2, un T3 ou tout logement mesurant entre 35 et 100m², prévoyez trois rangées au minimum.
  • Logement mesurant plus de 100m², vous aurez besoin d’au moins quatre rangées.

Enfin, pour respecter la norme NF C 15-100, vous devez en plus laisser un minimum de 20 % d’emplacements libres. Ils vous serviront en cas d’extensions futures du réseau électrique de votre domicile.

Où placer l’armoire électrique ?

Un électricient Lit Un Plan D'appartement

Les critères à respecter pour choisir l’emplacement de l’armoire électrique sont également donnés par la norme N FC 15-100. Votre armoire électrique doit se placer sur une gaine technique du logement (GTL), qui doit elle-même être située dans un espace technique électrique du logement (ETEL), dont les dimensions doivent être aux normes (notamment en termes de hauteur, pour des raisons de sécurité). En outre, le tableau électrique doit être facile d’accès, mais hors de portée des enfants.

Comment maintenir l’armoire électrique à basse température ?

À l’aide d’un ventilateur !

Avec tous ces équipements électriques et électroniques, ça chauffe là-dedans ! Le ventilateur  sert à refroidir les différents composants électriques de l’armoire électrique, et à y maintenir la bonne température. Son rôle étant primordial, choisissez-le avec soi et chez une marque reconnue. Un ventilateur armoire électrique schneider est par exemple une option sûre.

Dernier conseil : N’oubliez pas d‘étiqueter chacun des circuits de votre tableau afin de pouvoir repérer facilement d’où vient le problème en cas de panne. Si vous avez le moindre doute, n’hésitez pas à faire appel à un électricien professionnel.
